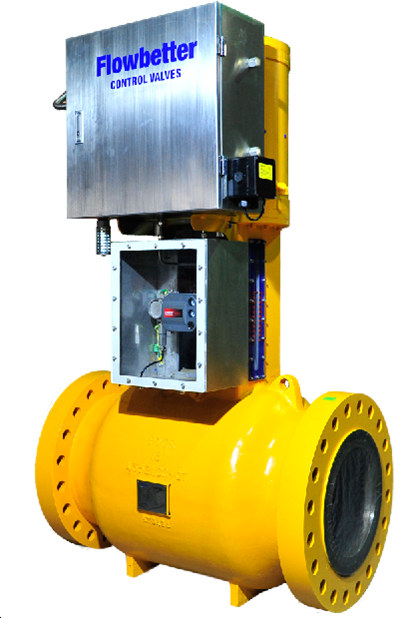

產品特點?

※?結構型式：軸流活塞式結構，壓力損失?。?/span>

※?驅動方式：?jiǎn)巫饔没钊麖椈砷_(kāi)式氣動執行機構，多組彈簧開閥動作安全可靠；

※?壓力平衡式結構設計；

※?雙重密封結構，密封更加可靠；

※?氣動執行機構為單作用活塞彈簧開式結構，多組彈簧開閥動作安全可靠；

※?雙層線性打孔套筒設計，控制精度高；

※?中石油集團公司油氣管道關鍵設備國產化聯合研制產品；

※?德國TUV認證安全完整性等級SIL-2?符合IEC 61508?IEC 61511；?

※?國家質量技術監督檢疫總局頒發TS-A級調節閥制造許可證；

產品參數

工作原理

? ? ? A500系列軸流式防喘閥是指閥體內腔是直線對稱和無障礙的軸向流線型流道。這種內腔設計可以使介質非常容易的通過，流體在閥門內部各個位置均勻分布，從而降低了流體局部的高速流、紊流、噴射流等沖擊，提高了閥門的穩定性，最大限度的減少紊流和噪音。

?

? ? ? A500系列軸流式防喘閥的主要部件是軸流式的主閥門、執行機構、控制系統及附件組成。主閥門的閥體是一完整的鑄造體，閥芯沿閥門的中心線運動。主閥門主要是靠閥芯與套筒相對流通面積的改變來實現對介質流量、壓力的調控，從而達到節流調控的目的。閥芯是通過一個90°的角式傳動機構進行操作的，該傳動機構由一對滑動的齒條組成，這對嚙合的齒條分別位于閥桿和推桿上。齒條間的誤差非常小，從而保證了齒條傳動機構沒有滯后現象，閥桿和推桿之間也無“游動”。平坦的齒床通過兩級位于閥桿和導套的初級密封與流體隔離。

?

? ? ? 執行機構為單作用活塞彈簧開式氣缸組件，防喘閥通過控制系統來實現閥門的控制。

? ? ? 正常調節：系統在正常工作狀態下，電磁閥⑦帶電，當4～20mA的控制信號增加，定位器④的輸出壓力增加，通過電磁閥⑦作用與流量放大器⑧的控制口以及先導快排閥⑨的控制口，流量放大器⑧的輸出壓力增加，先導快排閥⑨完全關閉，執行機構活塞上腔的壓力增大，執行機構推動閥門向下（通常是閥門的關閉方向）運行；當4～20mA的控制信號減小，定位器④的輸出壓力減小，通過電磁閥⑦作用與流量放大器⑧的控制口以及先導快排閥⑨的控制口，流量放大器⑧的輸出壓力減小，先導快排閥⑨部分開啟后關閉，執行機構活塞上腔的壓力減小，執行機構在彈簧力作用下帶動閥門向上（通常是閥門的開啟方向）運行。

? ? ? 快開功能：當電磁閥⑦斷電，電磁閥切斷氣動放大器⑧的控制口氣路，以及先導快排閥⑨控制口氣路，氣動放大器⑧停止輸出并排放輸出壓力，先導快排閥⑨和快排閥15完全開啟快速排氣，閥門快速打開。

控制原理圖

產品結構圖

氣動執行機構結構圖

主閥結構圖

產品尺寸圖

DN200-DN600 外形尺寸圖

尺寸連接

ASV - A500? DN200 - DN600

接口尺寸

產品訂貨選型

防喘閥選型

其他特殊配置要求

例如：是否需要電伴熱、流量特性等，請備注。
